2017年岩土工程师基础考试模拟试题及答案（2）

2017年岩土工程师基础考试模拟试题及答案（2）

　　1.在R、L、C元件串联电路中，施加正弦电压U，当Xc> XL时，电压U与I的相位关系应是( )。

　　A.U超前于I

　　B.U与I相反

　　C.无法判定

　　D.U滞后于I

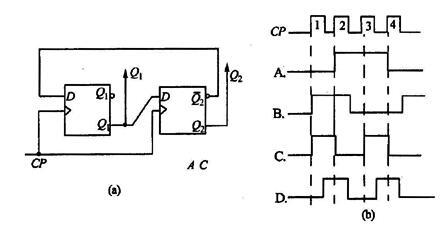

　　2.触发器组成的电路如图(a)所示，设Q1、Q2的初始态是0、0，已知CP脉冲波形，Q2的波形是图(b)中的( )项。

　　3.整流滤波电路如图所示，已知U1 =30V，及R=2kΩ，稳压管的稳定电流IZmin=5mA与 IZmax=18mA。通过负载和稳压管的电流和通过二极管的平均电流分别是( )。

　　A.5mA，2.5mA B.8mA，8mA

　　C.6mA，2.5mA D.6mA，4.5mA

　　4.图示稳压电路，稳压管Dz1的稳压值为5.5V，Dz2的稳压值为8.4V，这两个稳压管的正向压降均为0.6V，图示电路的输出电压UZ等于( )V。

　　A.5.5

　　B.8.4

　　C.9

　　D.13.9

　　5.图示电路中，已知：U1 =U2=12V，R1=R2=4kΩ，R3= 16kΩ。S断开后A点电位VAO和S闭合后A点电位UAS分别是 ( )。

　　A.-4V，3.6V

　　B.-4V，2.4V

　　C.4V，-2.4V

　　D.6V，0V

　　6.在图示的三相四线制低压供电系统中，如果电动机M1采用保护接中线，电动机M2采用保护接地。当电动机M2的一相绕阻的绝缘破坏导致外壳带电，则电动机M1的外壳与电动机M2的电位应( )。

　　A.不相等 B.相等或不等 C.不能确定 D.相等

　　7.由电路的参数可确定电路的功率因数，如图所示电路的功率因数最接近于( )。

　　A.0.24 B.0.98

　　C.0.58 D.0.65

　　8.一台三相异步电动机，定子绕组联成星形接于UL =380V的电源上，已知电源输入的功率为3.2kW，B相电流为6.1A，电动机每相的等效电阻R和等效感抗XL为( )。

　　A.R=50Ω，XL =37Ω B.R=29Ω，XL=22Ω

　　C.R=17Ω，XL=33Ω D.R=24Ω，XL=40Ω

　　9.如图所示为接有电容滤波器的单相半波整流电路，输出电压U0 =36V，电流I0=1A， C=50μF，二极管D所承受的最高反向电压UDRM等于( )V。

　　A.51 B.72 C.102 D.113

　　10.某一已充电到6V的电容，串联一个6Ω的电阻与6V电源同极性接通，对于这一个电路，下列说法正确的是( )。

　　A.因为发生换路，一定出暂态过程

　　B.因为有储能元件，一定出暂态过程

　　C.因为有储能元件并且发生换路，一定出暂态过程

　　D.虽然有储能元件并且发生换路，但是电容电压的初始值与换路后的稳定值相同，因而不会出现暂态过程
