注册岩土工程师基础考试电气技术基础试题答案（4）

1、质量为m的两小球带等量同号电荷q，现在长为Ｌ的细线悬挂于空中o点，如下图所示，当小球平衡时，测得他们之间的水平距离为x，此时绳子的张力为（    ）

答案:B

解析:用库仑定律计算小球之间的斥力，该力应与小球重力造成的水平分力平衡。

2、在静电场中，有一个带电体在电场力的作用下移动，由此所做的功的能量来源是：

A:电场能

B:带电体自身的能量

C:电场能和带电体自身的能量

D:电场外部的能量

答案:C

3、求下图中的U和I（    ）

A:78V/14A

B:42V/14A

C:78V/26A

D:42V/26A

E:根据电源等效，将电流源等效为36V电压源，由KCL计算电流I等于26A，带回原电路计算电压为42V。

答案:D

4、电路如下图所示，已知 ，总电流 （    ）

答案:C

解析:画矢量图求解，以I1为横轴参考，那么R的电压和I1同相位，电容上的电压和I1同相位，因为电容电流超前于电压90°，所以I2在纵轴方向，横轴和纵轴的长度都为1，终点相连就是I，长度是 。

5、图示电路中，电压U为（    ）

A:12V

B:14V

C:8V

D:6V

答案:D

解析:电阻上的电压为8V，方向为上正下负。

6、如下图电路，求i（    ）

A:1A

B:1.8A

C:2A

D:8A

答案:B

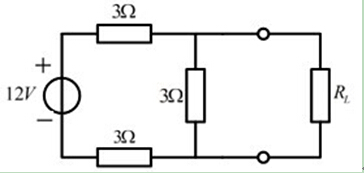

7、图示电路中，求RL上可获得的最大功率（    ）

A:8W

B:4W

C:2W

D:1W

E:利用戴维南定理，等效内阻为4V电压源与电阻串联，当外电路阻抗与内阻相等时输出功率最大。

答案:C

8、电路如下图所示，已知电流表A1和A2的读数分别为5A和3A，则通过电感L的电流 (    )

A:8A

B:2A

C:5A

答案:A

解析:利用电感、电容元件电压和电流的相位关系

9、电路如下图所示，两电源共同作用时，U2=5V,当单独作用时，U2将（    ）

A:变大

B:变小

C:不变

D:无法判断

答案:C

解析:电流源支路的电流恒定

10、如下图所示电路中，开关S在t=0时刻闭合，则该电路换路后的

A:时间常数τ=RL=（（R_1//R_3)+R_2)L

B:时间常数τ=L/R=L/(R_1+R_2)

C:电感元件端电压的初值等于0

D:电感元件端电压的稳态值等于0

答案:D
